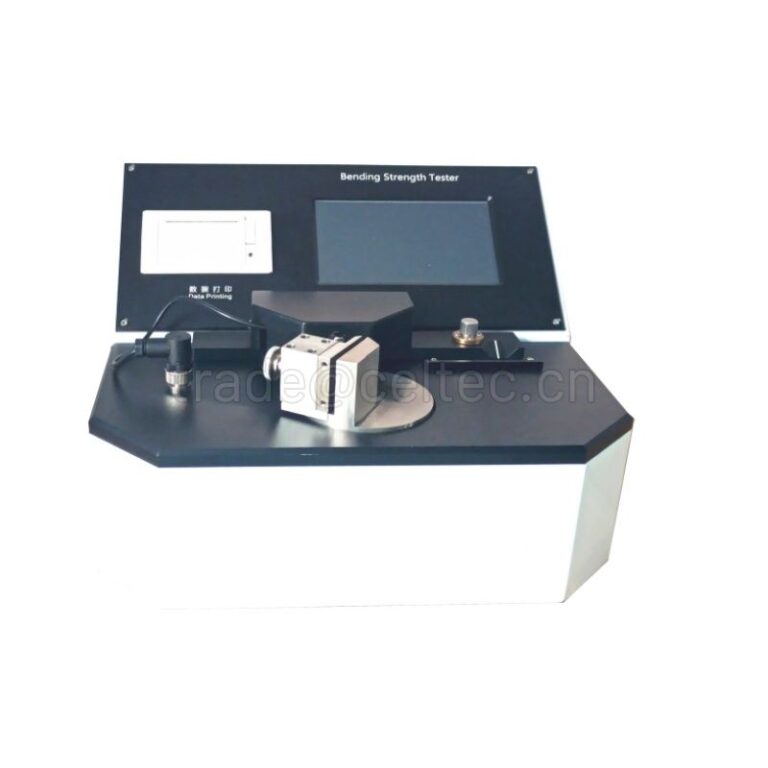

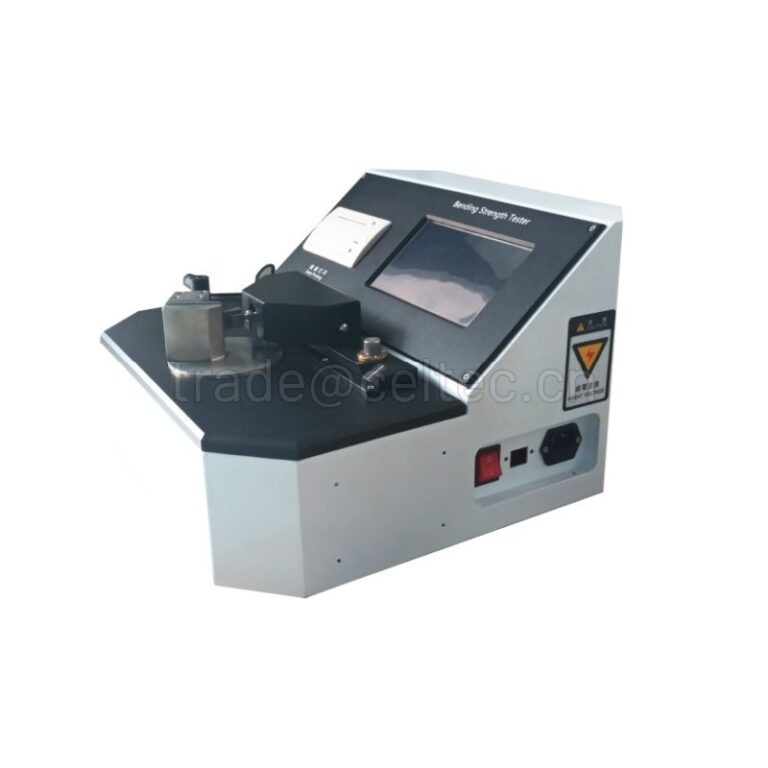

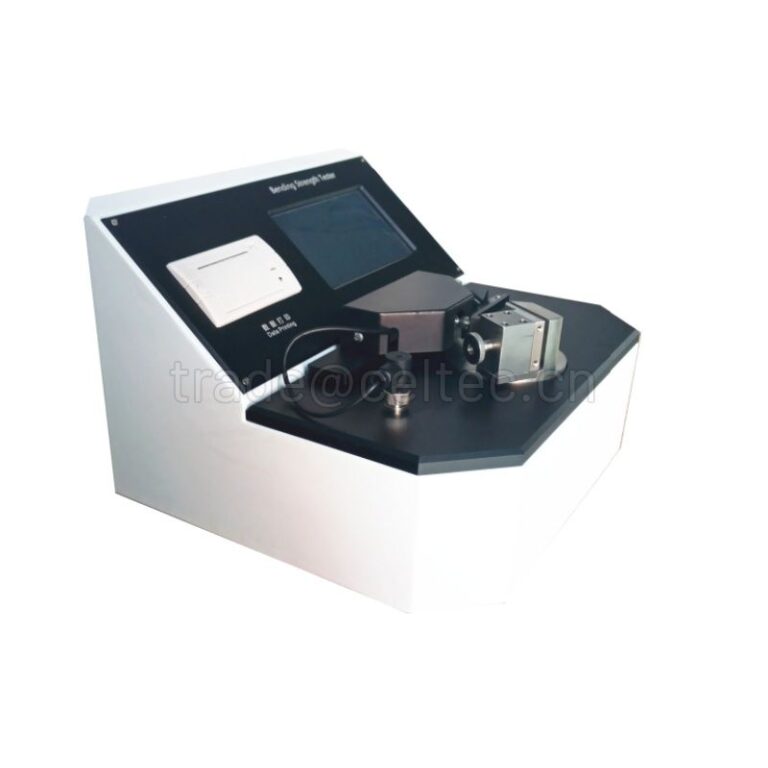

1. A hajlítás bemutatása ellenállás teszter
A kétpontos terhelés elve alapján, Hajlítószilárdság-mérő A szabványt a papír és a karton hajlítószilárdságának meghatározására használják. A szabvány a 20 mN és 10 000 mN közötti tartományban történő hajlítószilárdság-mérésre vonatkozik. A szabvány nem alkalmazható hullámkartonra, de alkalmazható az ilyen karton alkotóelemeire.
2. Feltételek
Hajlítóerő: az egyik végén rögzített téglalap alakú próbadarab hajlításához szükséges erő.
Hajlítószilárdság: a mért hajlítóerő összes érvényes mérési értékének átlagát számítják ki. A hajlítószilárdságot newtonban vagy millinewtonban fejezik ki.
Hajlítási hossz: a szorító és a próbadarab azon pontja közötti állandó sugárirányú távolság, amelyen az erőt kifejtik
Hajlítási szög: az a szög, amelyben a szorító elfordul, miközben a kiindulási helyzetéből abba a helyzetbe mozog, ahol a hajlítószilárdságot mérik
Szabad hossz: a szorítóból kiálló próbadarab teljes hossza
3. Miért van szükség hajlítószilárdság-mérőre?
A papír és a karton hajlítási merevsége az anyag hajlításnak vagy alakváltozásnak való ellenállásának mértékét jelenti. A hajlítási merevség döntő fontosságú olyan alkalmazásokban, ahol az anyagnak meg kell őriznie alakját vagy ellen kell állnia az alakváltozásnak, például a csomagolás, a nyomtatás és a különféle papír alapú termékek esetében. A magas hajlítási merevség hozzájárulhat a merevség és a stabilitás tekintetében jobb teljesítményhez.
4. Műszaki jellemzők
Többszögű mérés: Legfeljebb 3 vizsgálati szög egyidejű beállítása lehetséges. A leggyakrabban használt vizsgálati szögek a 7,5°, 15° és 30°.
Az idő hajlítása: Lehetőséget biztosít arra, hogy az anyag rugalmasságának függvényében különböző hajlítási időket válasszunk.
Felhasználói felület: 7 hüvelykes érintőképernyős felületet használ, amely vizuális menüvezérlést biztosít.
Nyomtatási kimenet: Moduláris, beépített hőnyomtatóval ellátva, a vizsgálati eredmények gyors és egyszerű kinyomtatására.
5. A vizsgálat elve
Az egyik végén rögzített próbadarab meghatározott szögben – általában 15°-ban – történő hajlításához szükséges erő mérése, amely erőt egy meghatározott hajlítási hosszon (50 mm vagy 10 mm) fejtik ki. A hajlítási ellenállást a mért erők átlagaként számítják ki.
6. Alkalmazás
Csomagolás: A hajlítási merevség fontos ahhoz, hogy a csomagolóanyagok megőrizzék alakjukat, és megfelelő védelmet nyújtsanak a tartalomnak.
Nyomtatás: A nyomtatási folyamatokban, különösen a nagy sebességű nyomtatás során, a papírelakadások és hasonló problémák elkerülése érdekében célszerű olyan papírt használni, amely megfelelő hajlítási merevséggel rendelkezik.
Kartontermékek: Az olyan termékek, mint a kartondobozok és a kiállítási táblák, előnyös, ha megfelelő hajlítási merevséggel rendelkeznek a szerkezeti stabilitás érdekében.
7. Műszaki adatok
| Teszt tartomány | (0–10 000) mN |
| Felbontás | 0,1 mN |
| Pontosság | ± 0,51 TP4T teljes skála. |
| Hajlítási hossz | 5, 10, 15, 20, 25, 30, 40, 50 mm |
| Hajlítási szög | 1°–90° |
| Hajlítási sebesség | 0,5–50 °/s |
| Sebesség Pontosság | ± 0,1° |
| Szorító típus | Kézi |
| Minta vastagsága | 0,01–5 mm |
| Minta mérete | 38×70 mm |
| Képernyő | 7 hüvelykes színes érintőképernyő |
| Nyomtató | Hőmérsékleti típus |
| Teljesítmény | 220 V, 50 Hz |
| Dimenzió | 380 × 390 × 255 mm (H×Sz×M) |

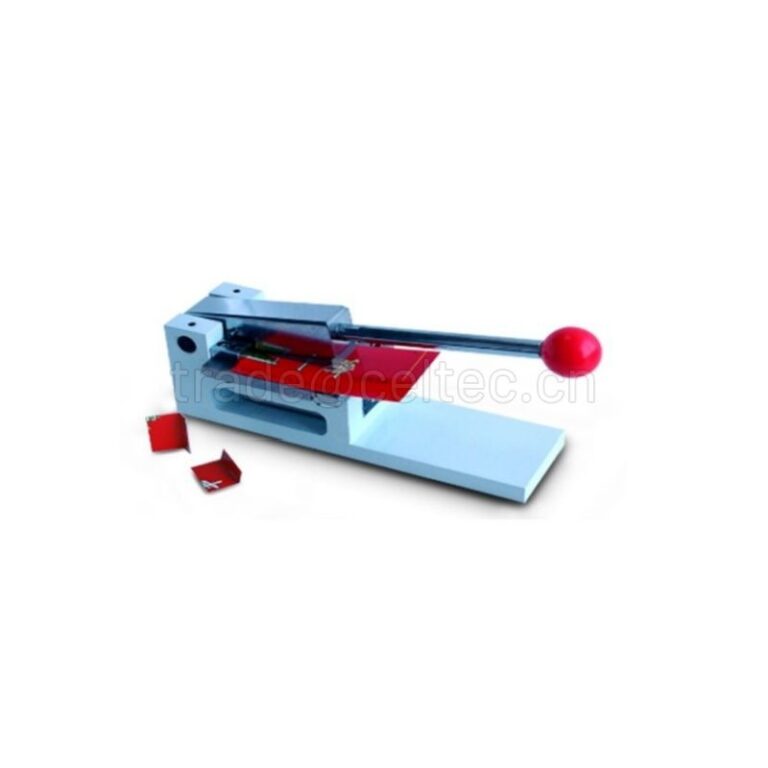

| Mintavételi méret | (70×38) mm-es merevségi minta; |
| (38×36) Hajlítási merevségi minta | |
| Párhuzamosság | ≤0.015mm |
| Mintavételi vastagság | (0,1–1,2) mm |
| Dimenzió | 300 × 90 × 90 mm |
8. Szabvány
GB/T 2679·3, GB/T 22364, GB/T 23144, QB/T5559, ISO 5628, ISO 2493-1, TAPPI T 556, DIN 53121, BS 3748, AS/NZ 1301-4535, SCAN P29
9. Beállítások
a) Standard konfiguráció: WTD-01 Hajlítási merevségmérő, papírtekercs, használati útmutató, kalibrálási tanúsítvány, tápkábel.
b) Opcionális felszereltség: standard súly, terhelésmérő.
10. GYIK
Melyek azok a tényezők, amelyek befolyásolják a papír és a karton hajlítási merevségét?
Számos tényező befolyásolhatja a papír és a karton hajlítási merevségét. Az alábbiakban felsoroljuk azokat a legfontosabb tényezőket, amelyek szerepet játszanak ezen anyagok hajlítási merevségének meghatározásában:
1. Anyagvastagság: Általában a vastagabb anyagok nagyobb hajlítási merevséggel rendelkeznek. A papír vagy a karton vastagsága jelentős tényező, amely befolyásolja az anyag hajlításnak való ellenállóképességét.
2. Szál típusa és iránya: A papírban vagy kartonban használt szálak típusa, valamint azok irányultsága befolyásolhatja a hajlítási merevséget. A hosszabb és jobban egyenesbe rendezett szálak általában nagyobb merevséget eredményeznek.
3. A lemez kialakítása: A szálak eloszlása és a lemez kialakítása befolyásolhatja a hajlítási merevséget. Az egyenletes és jól orientált száleloszlás hozzájárulhat a merevség növeléséhez.
4. Nedvességtartalom: A papír és a karton nedvességtartalma befolyásolhatja azok hajlékonyságát, és ezáltal hajlítási merevségét is. A magasabb nedvességtartalom csökkentheti a merevséget.
5. A féknyereg egyenletessége: A vastagság az anyag vastagságát jelenti. A lemez teljes felületén egyenletes vastagság biztosítja az egyenletes hajlítási merevséget.
6. Kémiai adalékanyagok: Bizonyos vegyi anyagok, bevonatok vagy adalékanyagok jelenléte a papír vagy karton összetételében befolyásolhatja azok mechanikai tulajdonságait, többek között a hajlítási merevséget.
7. Hőmérséklet és páratartalom: A környezeti feltételek, például a hőmérséklet és a páratartalom, hatással lehetnek a papír és a karton tulajdonságaira. Ezen feltételek változása megváltoztathatja a hajlítási merevséget.
8. Préselési és szárítási eljárások: A papírgyártási folyamat során a préselés és a szárítás során alkalmazott módszerek befolyásolhatják a végtermék belső szerkezetét, és ezáltal hajlítási merevségét is.
9. A cellulóz összetétele: A papírgyártás során használt cellulóz típusa és keveréke döntő szerepet játszik. A különböző cellulózok rostjainak hossza eltérő, ami befolyásolhatja a hajlítási merevséget.
Bevonatok és felületkezelések: A papír vagy karton felületére felvitt bevonatok vagy kezelések befolyásolhatják azok mechanikai tulajdonságait, többek között a hajlítási merevséget.
10. Az anyag sűrűsége: A papír vagy karton sűrűsége befolyásolhatja annak hajlítási merevségét. A nagyobb sűrűség gyakran együtt jár a megnövekedett merevséggel.
