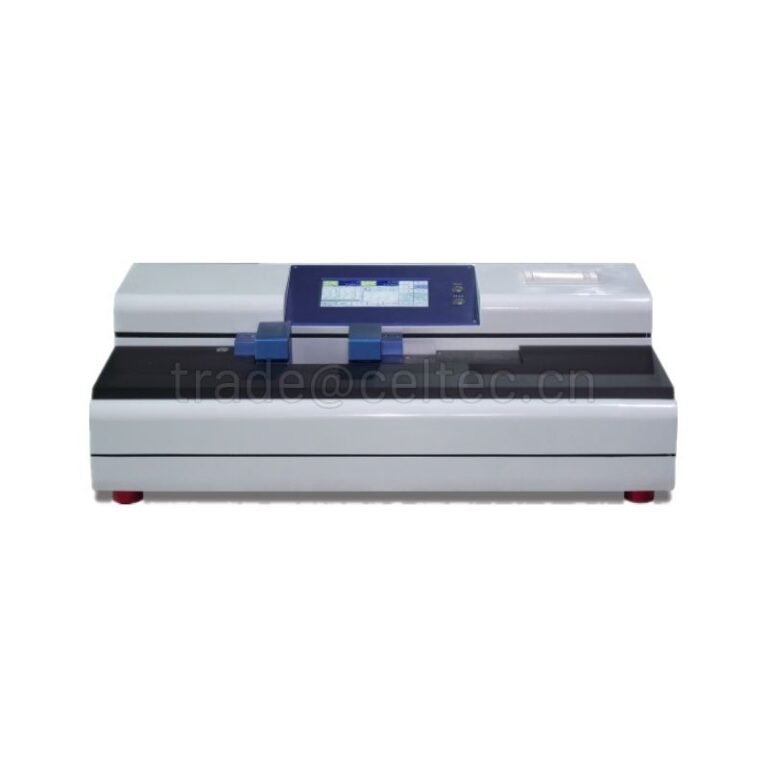

1. A TST-H vízszintes szakítópróba bemutatása
TST-H vízszintes szakítópróba egy állandó nyúlási sebességű berendezés, amelyet a papír, karton, selyempapír és selyempapírtermékek szakítószilárdságának, maximális erőnél való nyúlásának és szakadási energiaelnyelésének, szakítómerevségének meghatározására használnak. A szakadási index és a szakadási energiaelnyelési index kiszámítására is alkalmas.
Feltételek
Szakítószilárdság:
Az egységnyi szélességre jutó legnagyobb szakítóerő, amelyet egy próbadarab a törés előtt elvisel.
Szakítószám:
Szakítószilárdság osztva a tömeggel.
Maximális erővel nyújtson:
A próbadarab nyúlásának aránya a kezdeti hosszához képest abban a pillanatban, amikor a szakítóvizsgálat során a maximális szakítóerő elérte a maximális szakítóerőt. A maximális erőnél bekövetkező nyúlást a kezdeti vizsgálati hossz százalékában fejezik ki.
Húzóenergia-elnyelés TEA:
A próbadarab egységnyi felületére vetített energia mennyisége, miközben a próbadarabot húzóerő hatására nyújtják, a szakadás kezdetéig (a maximális húzóerő pillanatáig).
Szakadási energiaelnyelési index:
Szakítóenergia-elnyelés osztva a tömeggel
A vízszintes szakítópróba fő funkciói
Szakítószilárdság mérése: Azt a maximális feszültséget méri, amelyet egy anyag nyújtható vagy húzható, mielőtt elszakadna.
Szakadási nyúlás: A teszter meg tudja határozni, hogy egy anyag mennyit tud nyúlni, mielőtt eltörik, ami döntő fontosságú az anyag rugalmasságának megértéséhez.
Nyúlásszilárdság: Azonosítani tudja azt a pontot, ahol egy anyag feszültség hatására tartósan deformálódni kezd.
Rugalmassági modulus: A tesztelő segít kiszámítani a feszültség és az alakváltozás arányát az anyag rugalmassági határán, ami jelzi az anyag merevségét.
A vízszintes szakítópróba fő céljai
Minőségellenőrzés: Annak biztosítása, hogy az anyagok megfeleljenek a meghatározott szabványoknak és előírásoknak, különösen a gyártási folyamatokban.
Anyagkutatás: Új anyagok kifejlesztése vagy a meglévők javítása mechanikai tulajdonságaik megértésével.
Termékfejlesztés: A különböző anyagokból készült termékek tartósságának és teljesítményének tesztelése, ami segíti a tervezési folyamatot.
Hibaelemzés: Annak vizsgálata, hogy egy anyag miért hibásodott meg bizonyos körülmények között, segítve ezzel a jövőbeli hibák megelőzését.
2. A vízszintes szakítópróba előnyei
Egyoszlopos szerkezetű precíziós golyóscsavar a stabil átvitel és a nagyobb vizsgálati pontosság érdekében.
7 hüvelykes érintőképernyős működés, felhasználóbarát
A nedves szakítószilárdságú víztartály megfelel a nedves tesztelés követelményeinek (opcionális)
Számítógépes csatlakozás a vezérléshez és az adattároláshoz (opcionális)
A moduláris hőnyomtató lehetővé teszi a vizsgálati jelentések azonnali nyomtatását
3. A vízszintes szakítópróba vizsgálati elve
Egy adott méretű próbadarabot állandó nyúlási sebességgel törésig nyújtunk, a következő módszerrel TST-H vízszintes szakítópróba amely méri és rögzíti a húzóerőt a próbadarab nyúlásának függvényében.
A rögzített adatokból kiszámítható a szakítószilárdság, a maximális erőnél mért megfelelő nyúlás és a szakadási energiaelnyelés.
4. A vízszintes szakítópróba műszaki adatai
| TST-H | |
| Mérési tartomány | 30N, 500N vagy igény szerint |
| Nyúlás mérési tartomány | 45-260mm |
| Nyújtási sebesség: | (1~500) mm/min |
| Visszatérési sebesség | 100mm/min |
| A bilincsek távolsága | 1~250mm |
| Teszt sebesség pontossága | (1~10) mm/perc: ±0,1 mm/perc |
| mintavételi frekvencia | 400 Times/S |
| Pontosság | ≤±0,5% |
| Erő pontossága | ±0,1% (20~100%FS) |
| Deformációs felbontás | ≤0,1mm |
| Minta rögzítése | pneumatikus |
| Szorítónyomás | 0,2-0,7Mpa (állítható) |
| A minta mérete | 1-25mm |
| Ember-gép interfész | 7 érintőképernyő |
| Nyomtatás | beágyazott hőnyomtató. |
| Teljesítmény | AC 220V 50Hz |
| Dimenzió | 650*500*400mm |
5. A vízszintes szakítópróba szabványai
GB/T12914, GB/T 24328.3, GB/T 24328.4, GB/T 24328.5, QB/T5560, ISO 1924-1, ISO 1924-2, ISO 1924-3, ISO 12625-4, ISO 12625-5, TAPPI T494.
6. A vízszintes szakítópróba GYIK-je
Mi a szakítószilárdság?
Az előírt feltételek mellett szakadásig végzett szakítópróbán a szakadás előtt a próbadarabban kialakuló legnagyobb szakítóerő. A szakítószilárdság (az itt használt értelemben) a próbatest szélességegységére jutó erő.
Mi az a Stretch?
Az előírt feltételek mellett szakadásig végzett szakítóvizsgálat során a próbatestben a szakadás előtt kialakuló legnagyobb szakítófeszültség. A nyúlást (vagy százalékos nyúlást) százalékban fejezik ki, azaz a próbadarab hossznövekedésének az eredeti vizsgálati hosszhoz viszonyított arányának százszorosával.
Mi az a húzóenergia-elnyelés (TEA)?
Az a munka, amelyet akkor végeznek, amikor egy próbadarabot előírt feltételek mellett szakadásig feszítenek, és amelyet a szakítószilárdság integráljával mérnek a nulla és a maximális alakváltozás közötti szakítófeszültség-tartományban. A TEA-t a próbatest egységnyi területére (a próbaterület szélességére) jutó energiaként fejezik ki.
Mi a szakítómerevség?
Az egységnyi szélességre jutó húzóerő és a húzófeszültség aránya a húzó-alakváltozás kapcsolat rugalmas tartományában. A szakító-nyúlás összefüggés rugalmas tartománya a terhelés-nyúlás összefüggés lineáris része a rugalmassági határig. A rugalmassági határ az a maximális húzóerő, amely felett a terhelés-nyúlás összefüggés eltér a linearitástól. (A húzómerevség numerikusan egyenértékű az E-t értékkel, ahol E a rugalmassági modulus és t a minta vastagsága).
Mi a Breaking length?
Egy egyenletes szélességű szalag számított határhossza, amelyen túl, ha egy ilyen szalagot az egyik végénél fogva felfüggesztenénk, a saját súlya miatt elszakadna.
Mi az a szakítószám?
A szakítószilárdság N/m-ben osztva a tömeggel.
