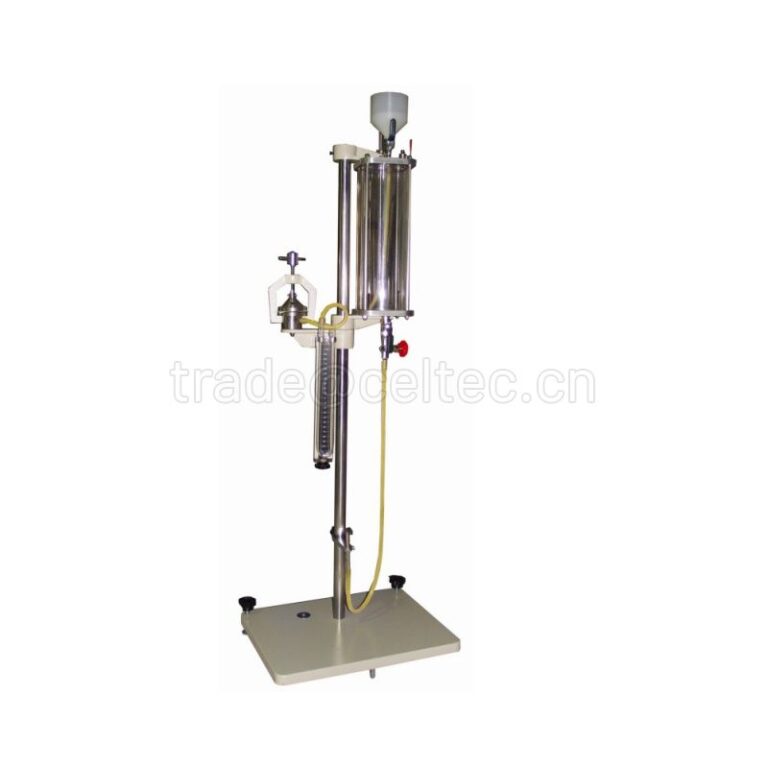

1. A TQD-01 légáteresztő képesség-mérő bemutatása
TQD-01 levegő áteresztőképesség-ellenőrző készülék a Schopper-módszer alkalmazásával a közepes légáteresztő képességű tartományba tartozó papír és karton légáteresztő képességének meghatározására szolgál.
A módszer olyan papírokra és kartonokra alkalmazható, amelyek légáteresztő képessége 1×10⁻² és 1×10² um/(Pa·s) között van. A módszer nem alkalmas olyan érdes felületű papírokra és kartonokra, mint például a kreppelt és a hullámpapír, amelyeket nem lehet szorosan rögzíteni a szivárgás elkerülése érdekében.
TQD-01 levegő áteresztőképesség-ellenőrző készülék más anyagokhoz is felhasználható, például cementzsákpapírhoz, papírzacskópapírhoz, kábelpapírhoz, írópapírhoz, ipari szűrőpapírhoz stb.
Légáteresztő képesség:
A légáteresztő képesség az egységnyi nyomáskülönbség mellett, meghatározott körülmények között, egységnyi idő alatt az egységnyi felületen átáramló levegő átlagos mennyisége.
A légáteresztő képességet mikrométer/pascal-másodpercben fejezzük ki [1 μm/(Pa·s) = 1 ml/(m²·Pa·s)].
2. A TQD-01 előnyei:
Nagy felbontás
A klasszikus spektrométeres elvet alkalmazza
Gyúlékony, mérgező és robbanásveszélyes anyagok vizsgálatára alkalmas
Széles hőmérsékleti tartományban működik
3. Elv
A vizsgálati darab rögzítése két ismert méretű, légmentes kör alakú tömítés között úgy, hogy a vizsgálati darab vizsgálati felületének egyik oldalán az abszolút légnyomás megegyezzen a légköri nyomással, és a vizsgálat során a vizsgálati darab két oldala közötti nyomáskülönbséget kis, de lényegében állandó értéken tartsák. A vizsgálati területen átáramló levegő mennyiségének meghatározása egy meghatározott idő alatt.
4. Műszaki adatok
| Teszt tartomány | (1–1000) ml/perc vagy 0–17 μm/(Pa·s) |
| Tesztterület | 10±0,2 cm² |
| A vizsgálati terület nyomáskülönbsége | 1 ± 0,01 kPa |
| Pontosság | <100 ml térfogat, 1 ml-es eltérés |
| >100 ml térfogat, 5 ml eltérés | |
| A szorítógyűrű belső átmérője | 35,68 ± 0,05 mm |
| A szorítógyűrűk középpontjának egytengelyűsége | <0,05 mm |
| Méretek | 400 × 300 × 1200 mm |
5. Szabványok
ISO 5636-2, ISO 5636-3, ISO 5636-5, GB/T 458, QB/ 1667
