Comprendre la norme ISO 21182 et son importance
La norme ISO 21182 est la norme internationale permettant de déterminer le coefficient de frottement statique et dynamique des bandes transporteuses légères. Dans les systèmes modernes de fabrication, de logistique, de transformation alimentaire, d'emballage et de manutention, le frottement à la surface des bandes transporteuses influe directement sur la stabilité du transport des produits, la précision de positionnement, l'efficacité du débit et la sécurité opérationnelle.
Précision mesure du coefficient de frottement aide les fabricants à évaluer l'interaction entre les bandes transporteuses, les produits, les surfaces de guidage et les composants des machines. Qu'il s'agisse de concevoir un nouveau système de convoyage ou de valider les performances d'une bande dans le cadre du contrôle qualité, la norme ISO 21182 fournit une méthode normalisée et reproductible pour Essais de frottement sur des convoyeurs légers à bande.
Les surfaces des bandes transporteuses étant conçues à partir de matériaux, de textures et de motifs variés afin de remplir des fonctions de transport spécifiques, leurs caractéristiques de frottement peuvent varier considérablement. La norme ISO 21182 établit une méthodologie d'essai harmonisée qui permet aux fabricants, aux fournisseurs de bandes et aux laboratoires de comparer objectivement les performances.
Que mesure la norme ISO 21182 ?
La norme ISO 21182 définit des méthodes de mesure de deux caractéristiques importantes du frottement :
| Paramètres | Description | Importance |
|---|---|---|
| Coefficient de frottement statique (μS) | Résistance au mouvement au moment où celui-ci commence | Stabilité du produit au démarrage |
| Coefficient de frottement dynamique (μD) | Résistance lors d'un glissement continu | Performances de transport en continu |
La norme s'applique aux bandes transporteuses légères telles que définies dans la norme ISO 21183-1 et évalue le frottement entre la surface de la bande transporteuse et un panneau d'essai métallique normalisé dans des conditions contrôlées.
Frottement statique (μS)
Le frottement statique correspond à la force nécessaire pour déclencher un mouvement entre la surface de la courroie et le panneau d'essai.
Un coefficient de frottement statique plus élevé peut contribuer à empêcher les produits de glisser lors du démarrage, de l'accélération ou du transport en pente.
Coefficient de frottement dynamique (μD)
Le frottement dynamique correspond à la résistance rencontrée une fois que le mouvement de glissement a déjà commencé.
Cette valeur revêt une importance particulière pour :
- Opérations de transfert de produits
- Optimisation de la vitesse du convoyeur
- Systèmes de tri automatisés
- Lignes de conditionnement et d'assemblage
- Conception d'équipements de manutention
Principe d'essai de la norme ISO 21182
La méthode d'essai consiste à utiliser un chariot métallique (panneau d'essai) placé sur l'échantillon de bande transporteuse sous une charge normale spécifiée.
Essai de détermination du coefficient de frottement dynamique
Pour les essais dynamiques :
- Un échantillon de bande transporteuse est solidement fixé à la plate-forme d'essai.
- Un panneau d'essai métallique d'une masse spécifiée est placé sur l'éprouvette.
- Le panneau est tiré à une vitesse contrôlée.
- La force de frottement est enregistrée en continu.
- Le coefficient dynamique est calculé à partir de la force de frottement et de la force normale mesurées.
Le coefficient dynamique est déterminé par :
\mu_D=\frac{F_D}{F_N}
Où ?
- μD = coefficient de frottement dynamique
- FD = force de frottement dynamique médiane
- FN = force normale
Essai de détermination du coefficient de frottement statique
Pour les essais statiques :
- Le panneau d'essai métallique est placé sur l'échantillon.
- Une force de traction est appliquée progressivement.
- La force nécessaire pour amorcer le mouvement est enregistrée.
- C'est la première force maximale (force de rupture) qui est utilisée pour le calcul.
Le coefficient statique est déterminé par :
\mu_S=\frac{F_S}{F_N}
Où ?
- μS = coefficient de frottement statique
- FS = static friction force
- FN = force normale
Typical Test Procedure
Préparation de l'échantillon
Test specimens are cut from the conveyor belt in either the longitudinal or transverse direction while maintaining full belt thickness.
Equipment Setup
The test table must be leveled in both directions. The metallic test panel is inspected to ensure the surface remains clean and free from corrosion.
Exécution des tests
The operator:
- Fixes the specimen securely
- Places the weighted metallic sled on the surface
- Connects the pulling mechanism
- Selects either static or dynamic test mode
- Runs the test at the specified speed
Analyse des données
Pour les essais dynamiques :
- Data from the final 200 mm of travel are evaluated.
- The median friction force is used to calculate μD.
Pour les essais statiques :
- The first force peak or the point where the force curve deviates from linear behavior is identified.
- This force value becomes FS for calculation.
COF Testing Machine Requirements for ISO 21182
A suitable COF testing machine should provide:
- Accurate force measurement
- Stable pulling speed
- Consistent sled loading
- Real-time force curve recording
- Static and dynamic friction analysis
- Repeatable motion control
Because ISO 21182 requires both static and dynamic friction evaluation, the instrument must be capable of recording break-away forces as well as continuous sliding friction.

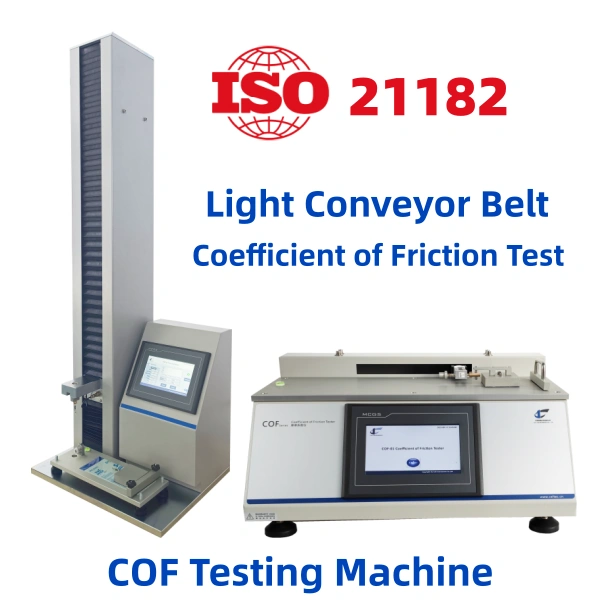

Cell Instruments Solutions for ISO 21182 Testing
COF-01 Testeur de coefficient de frottement
The COF-01 is designed for laboratory-based friction testing and supports static and kinetic coefficient of friction measurements.
Key capabilities include:
- PLC-controlled operation
- Touchscreen HMI interface
- Real-time friction curve display
- Static and dynamic COF testing modes
- Precision stepper motor drive
- Ball screw motion system
- Automated data processing
- Optional printer and RS-232 communication
Typical specifications include:
| Paramètres | Spécifications |
| Cellule de charge | 5 N (customizable) |
| Précision | 0,5% F.S. |
| Poids du traîneau | 200 ± 1 g |
| Vitesse d'essai | 100 mm/min (ISO), 150 mm/min (ASTM) |
| Puissance | 110–220 V, 50/60 Hz |
For customized conveyor belt friction applications, sled dimensions and loading conditions can be adapted to project requirements.
TST-01 Universal Testing System
For laboratories seeking greater flexibility, the TST-01 universal testing platform can be configured for friction testing using dedicated fixtures.
Les avantages comprennent
- Adjustable speed from 1–500 mm/min
- Contrôle de déplacement de haute précision
- Multi-function testing capability
- Custom fixture integration
- Data export and reporting functions
The system is particularly suitable for research laboratories, conveyor belt manufacturers, and testing centers requiring customized friction evaluation methods.
Why Coefficient of Friction Measurement Is Important
Reliable mesure du coefficient de frottement provides several operational advantages:
Improved Product Handling
Proper friction levels minimize:
- Product slipping
- Misalignment
- Transport interruptions
- Production downtime
Better Conveyor Belt Selection
Engineers can compare different belt surface materials and patterns objectively.
Quality Control Consistency
Manufacturers can establish acceptance criteria and verify lot-to-lot consistency.
Product Development Support
Friction testing helps optimize:
- Surface coatings
- Textures
- Belt materials
- Conveyor system design
ISO 21182 Compared with Other Friction Standards
| Standard | Application |
| ISO 21182 | Light conveyor belts |
| ASTM D1894 | Plastic films and sheets |
| ISO 8295 | Plastic film friction testing |
| TAPPI T549 | Paper and paperboard friction |
| ASTM D4918 | Paper and paperboard friction |
While these standards all involve friction testing, ISO 21182 is specifically developed for conveyor belt applications and uses a dedicated metallic test panel configuration designed to provide consistent and reproducible results.
ISO 21182 provides a standardized approach to Essais de frottement sur des convoyeurs légers à bande, enabling manufacturers and laboratories to determine both static and dynamic friction performance under controlled conditions. Accurate mesure du coefficient de frottement supports conveyor belt selection, product development, process optimization, and quality assurance across numerous industries.
By utilizing a reliable COF testing machine and following ISO 21182 procedures, organizations can generate repeatable friction data that improve conveyor system performance and reduce operational risks throughout the production and material handling process.
