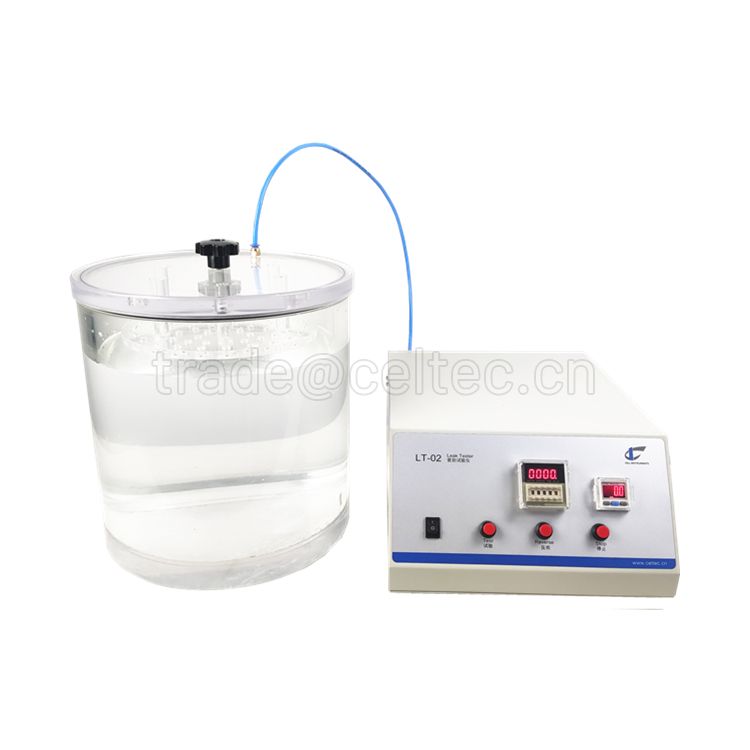

Metódy testovania tesnosti: Prehľad



Čo je testovanie tesnosti?

Testovanie tesnosti, ktorá je rozšírenou technikou NDT, identifikuje chyby v materiáloch spôsobujúce netesnosti. Tento proces využíva pohyb prvkov z vysokého na nízky tlak, pričom pomocou tlaku vyvoláva prúdenie smerom k potenciálnym netesnostiam a zároveň tento tok pozorne sleduje. Testovanie tesnosti nie je univerzálny proces; jeho aplikácie sa líšia v rôznych odvetviach. Automobilový priemysel sa môže zameriavať na testovanie tesnosti palivových systémov, zatiaľ čo v odvetví zdravotníckych pomôcok sa kladie dôraz na zabezpečenie nepriepustnosti životne dôležitých zariadení.

Účinnosť skúšky tesnosti do značnej miery závisí od kvality a vhodnosti použitých tesnení. Výber správnych materiálov pre tesnenia je pre úspešný test prvoradý. Testovanie tesnosti je nevyhnutné pri skúmaní uzavretých systémov; jeho úspešnosť závisí od skúmaného objektu. Rôzne materiály reagujú na vysoké tlaky rôzne, čo vedie inšpektorov k tomu, aby dôkladne skúmali, či sa v nich nenachádzajú problémy, ako sú diery, slabé tesnenia, trhliny alebo iné nedokonalosti. Odvetvia, ktoré zahŕňajú balenie, spotrebný tovar, elektroniku, automobilový priemysel a zdravotnícke zariadenia, bežne začleňujú testovanie tesnosti do svojich protokolov údržby.

Metódy testovania tesnosti: Prehľad

Aké sú metódy testovania tesnosti?

Testovanie tesnosti je kľúčovým aspektom procesu skúšania, najmä v priemyselných odvetviach, kde je najdôležitejšia integrita tesnení, zariadení alebo obalov. Tento proces pomáha zabezpečiť, aby výrobky spĺňali normy kvality a boli bezpečné pre spotrebiteľov. Pomáha tiež identifikovať akékoľvek potenciálne chyby alebo problémy, ktoré by mohli ohroziť funkčnosť výrobku.

Zahŕňa rôzne metódy, ktoré patria do kategórie nedeštruktívneho testovania. Tu sú niektoré z bežných metód:

Testovanie výbuchu

Testovanie tlakových trhlín

Komorové testovanie

Testovanie rozpadu tlaku

Testovanie tlaku/podtlaku

Testovanie oklúzie

Testovanie rozpadu vákua

1. Testovanie výbuchu

Trhacia skúška je metóda, pri ktorej sa na zariadenie postupne vyvíja tlak, až kým sa neroztrhne. Môže sa vykonávať pomocou techník NDT alebo v prípade potreby deštruktívnymi prostriedkami, aby sa zistili hranice integrity zariadenia.

2. Skúška tlakových trhlín

Pri tejto metóde sa pozorne sledujú ventily, či sa na nich neobjavujú známky “tečenia”, ktoré naznačujú drobné praskliny alebo netesnosti. Použitie následného monitorovacieho snímača zvyšuje presnosť zisťovania takýchto drobných netesností, čím sa zabezpečí ich včasná identifikácia a zmiernenie.

3. Komorové testovanie

Pri komorovom testovaní sa uzavreté prostredia, ako sú obaly alebo zariadenia, umiestnia do kontrolovanej komory. Monitorovaním tlakových rozdielov vo vnútri a mimo týchto uzavretých jednotiek možno presne identifikovať chyby vedúce k netesnostiam.

4. Testovanie rozpadu tlaku

Táto technika sa zameriava na monitorovanie zmien tlaku v uzavretom systéme za podmienok zvýšeného tlaku. Akákoľvek odchýlka tlaku v priebehu času indikuje potenciálne úniky, čo umožňuje včasný zásah.

5. Tlaková/vakuová skúška

Veľmi účinnou metódou je stlačenie testovaného materiálu a referenčného objemu a následné porovnanie rozdielu tlakov. Vďaka automatizovaným systémom je tento proces efektívny a spoľahlivý, pričom akékoľvek odchýlky indikujú prítomnosť netesností.

6. Testovanie oklúzie

Testovanie oklúzie sa používa na zistenie prekážok v ceste toku plynu, ktoré by mohli viesť k únikom. Analýzou charakteristík prúdenia možno identifikovať a odstrániť akékoľvek anomálie naznačujúce chyby.

7. Testovanie rozpadu vákua

Táto metóda využíva na zisťovanie netesností zmeny tlaku v podmienkach podtlaku. Ak sa systém vystaví vákuu, akékoľvek zvýšenie tlaku znamená prítomnosť netesností, čo umožňuje presnú lokalizáciu a nápravu.

Každá z týchto metód má odlišné výhody a môže byť uprednostňovaná v závislosti od špecifických požiadaviek aplikácie. Využívaním kombinácie týchto techník môžu priemyselné odvetvia zabezpečiť spoľahlivosť a bezpečnosť svojich výrobkov a procesov.



Kľúčové aspekty testovania tesnosti

Kontroly tesnosti si vyžadujú zavedenie tlaku do objektu na identifikáciu netesností, čo si vyžaduje jedinečné úvahy o testovaní tesnosti pre túto nedeštruktívnu metódu testovania:

Prijateľná miera úniku

Inšpektori musia pochopiť prijateľnú mieru úniku pre materiál alebo systém. Hoci všetky úniky si vyžadujú pozornosť, niektoré si môžu vyžadovať zvýšené monitorovanie alebo okamžité opatrenia. Rôzne priemyselné odvetvia stanovujú usmernenia pre prijateľnú mieru úniku.

Úvahy o materiáloch

Materiálové zloženie subjektu ovplyvňuje testovanie tesnosti. Ak je látka príliš krehká alebo poddajná, zavedenie tlaku môže zmeniť jej tvar, čo si vyžaduje starostlivé zváženie pri plánovaní.

Výrobné aspekty

Určená funkcia súčiastky, systému alebo materiálu ovplyvňuje skúšky tesnosti. Materiály môžu byť navrhnuté tak, aby umožňovali alebo zabraňovali prestupu kvapalín, čo je rozhodujúci faktor pri skúškach tesnosti.

Úvahy o strednom prúde

Látka, ktorú objekt uchováva, ovplyvňuje testovanie tesnosti. Je potrebné zohľadniť rôzne veľkosti molekúl a reakcie na tlak. Extrémne tlakové rozsahy môžu poškodiť objekt, zatiaľ čo nízke tlakové rozsahy môžu priniesť nepresvedčivé výsledky.



Metódy testovania tesnosti

Tu sú uvedené niektoré z najbežnejších metód skúšky tesnosti:

Prasknutie. Pri tejto metóde skúšky tesnosti sa používa buď deštruktívna, alebo nedeštruktívna skúška, pri ktorej sa zvyšuje tlak s cieľom zistiť bod, v ktorom sa zariadenie otvorí (t. j. praskne).

Komora. Táto metóda skúšky tesnosti sa používa na identifikáciu chýb, ktoré spôsobujú netesnosti v uzavretom prostredí, ako je zariadenie alebo balenie, ktoré nebolo vyrobené s otvorom umožňujúcim zavedenie tlaku na skúšku tesnosti.

Tlaková trhlina. Táto metóda skúšky tesnosti sa používa na identifikáciu “tečenia” vo ventiloch s následným monitorom snímačov.

Tlak / vákuum. Táto metóda skúšky tesnosti využíva stlačenie skúšobného objektu a referenčného objemu. Ak je prítomná netesnosť, rozdiel medzi nimi sa zníži. (Tento proces je plne automatický.)

Rozpad tlaku. Táto metóda skúšky tesnosti využíva zmenu tlaku v objekte alebo systéme pod pretlakom na identifikáciu chýb, ktoré spôsobujú netesnosti.

Rozpad vákua. Táto metóda skúšky tesnosti využíva zmenu tlaku v objekte alebo systéme pod negatívnym tlakom na identifikáciu chýb, ktoré spôsobujú netesnosti.

Oklúzia. Touto metódou skúšky tesnosti sa identifikujú prekážky v ceste prúdenia plynu, aby sa zistili chyby, ktoré spôsobujú úniky.

Pri skúškach tesnosti sa zvyčajne používa limitný tlak pre skúšky tesnosti pri nízkom tlaku. Väčšina predpisov pre limitné hodnoty tlaku pri skúške tesnosti vyžaduje, aby bol tlak minimálne 15 psi alebo 25% konštrukčného tlaku (podľa toho, ktorý tlak je nižší).



Normy a kódexy na testovanie tesnosti

Skúšky tesnosti sa bežne používajú pri kontrolách na základe predpisov a vo väčšine krajín, ktoré používajú tento druh skúšok pri kontrolách, existuje norma (alebo normy) na skúšky tesnosti.

Tu sú niektoré z najpoužívanejších kódov na testovanie tesnosti:

ASME (AMERICKÁ SPOLOČNOSŤ STROJNÝCH INŽINIEROV)

ASTM (Americká spoločnosť pre testovanie a materiály)

ISO (Medzinárodná organizácia pre normalizáciu)



Ako funguje testovanie tesnosti

Testovanie tesnosti je široký pojem, ktorý zahŕňa množstvo technológií. Na účely tohto článku sa bude odkazovať na rôzne metódy testovania tesnosti, ktoré však nebudú podrobne opísané. Tento článok definuje široký pojem skúška tesnosti a bližšie sa zaoberá metódou skúšky tesnosti rozpadom tlaku. Okrem toho bude v tomto článku opísané, ako funguje skúška úniku tlakom, úvahy o metóde úniku tlakom a ako nedávny technologický pokrok ovplyvnil výrobné prostredie.



Často kladené otázky

1. Aká je najlepšia metóda kontroly tesnosti?

A: Určenie najlepšej metódy závisí od faktorov, ako je skúmaný objekt a povaha potenciálnych únikov. Každá metóda má svoje silné stránky. Napríklad testovanie tlakovým rozpadom je účinné na zisťovanie defektov spôsobujúcich netesnosti pri kladnom tlaku, zatiaľ čo testovanie vákuovým rozpadom vyniká pri zápornom tlaku.

2. Aké sú rôzne typy únikov?

A: Typy netesností sa líšia v závislosti od charakteru poruchy. Medzi bežné typy patria:

Otvory

Slabé tesnenia

Trhliny

Iné nedokonalosti

Pri výbere vhodnej metódy testovania tesnosti je rozhodujúce porozumieť konkrétnej poruche.

3. Ako meriate úniky?

A. Meranie úniku zahŕňa posúdenie rýchlosti, akou látka uniká. Inšpektori NDT používajú na kvantifikáciu únikov nástroje a prístroje, ako sú prietokomery. Prijateľná miera úniku sa líši v závislosti od testovaného materiálu alebo systému.

4. Aký nástroj sa používa na kontrolu tesnosti?

A. Na kontrolu tesnosti sa používa niekoľko nástrojov, pričom výber závisí od metódy testovania a príslušnej látky. Medzi bežné nástroje patria:

Detektor úniku z hmotnostného spektrometra

Prietokomery

Zariadenia na vizuálnu kontrolu

Tlakomery a vákuomery

Výber nástroja je neoddeliteľnou súčasťou presnosti a účinnosti procesu skúšky tesnosti.
