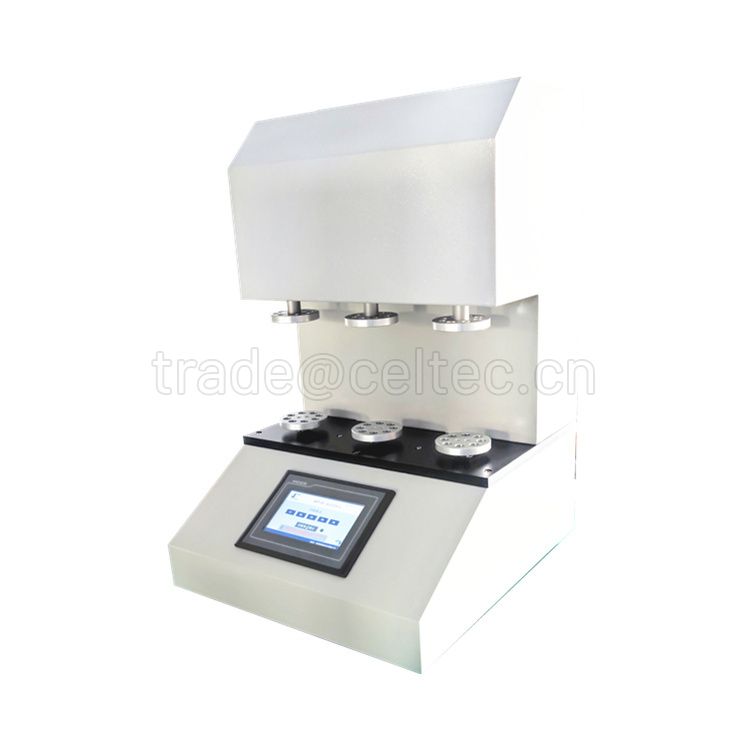

GFT-02 Testeur de flexion Gelbo

1. Introduction de la Testeur Gelbo Flex

Testeur Gelbo Flex est une station à trois postes Testeur de durabilité de la flexion, Cette méthode est utilisée pour évaluer la résistance à la flexion des matériaux d'emballage souples. Il s'agit d'une procédure précieuse pour déterminer la résistance des matériaux d'emballage souples aux trous d'épingle formés par la flexion.

L'une des propriétés clés des matériaux de barrière flexibles est la résistance à la déformation répétée, appelée durabilité de la flexion ou Gelboflex. Intertek utilise un équipement Gelbo-flex spécialisé pour déterminer la résistance à la flexion, également appelé testeur de flexion.

Le testeur Gelbo Flex est conçu pour mesurer la résistance à la flexion des matériaux de barrière flexibles. ASTM F392. Les  Testeur Gelbo Flex est un système contrôlé par microprocesseur, avec une méthode préétablie contrôlable par l'utilisateur et programmée pour ASTM F392.

Test Gelbo Flex est destiné à soumettre un matériau cible à la fatigue de mouvements répétitifs de torsion, de crantage et de flexion dans des conditions contrôlées. Le matériau peut ensuite être examiné pour détecter la présence de fissures de flexion ou de trous d'épingle. Pour réaliser un essai Gelbo, le matériau d'emballage est soumis à des torsions et à des écrasements répétés, puis il est soumis à un essai de flexion. L'action de flexion effectuée pendant le test consiste en un mouvement de torsion combiné à un mouvement de compression horizontal qui fournit une contrainte répétitive pour tester la résistance à la flexion du matériau barrière flexible pendant toute la durée du test. L'échec de la flexion est généralement déterminé par l'apparition de trous d'épingle ou de défauts d'intégrité dans un ou plusieurs plis d'une structure multicouche, ou par l'effondrement des propriétés de la barrière. La norme couramment utilisée pour les tests de flexion Gelbo est l'ASTM F392, bien qu'elle puisse varier.

Le Testeur Gelbo Flex est un équipement essentiel utilisé pour tester les matériaux d'emballage, en particulier les films et les sacs souples. Il assure les fonctions suivantes Test Gelbo Flex, Ce test simule les contraintes et les tensions que l'emballage peut subir lors de la manutention, du transport et du stockage. Ce test aide les fabricants à évaluer la durabilité et la résistance des matériaux à la flexion et au pliage, ce qui garantit que l'emballage peut protéger efficacement le contenu tout au long de son cycle de vie. En utilisant un Testeur Gelbo Flex, Les entreprises peuvent ainsi identifier les faiblesses potentielles de leurs emballages et apporter les améliorations nécessaires pour renforcer la sécurité des produits et la satisfaction des consommateurs.

2. Avantages du testeur Gelbo Flex

Commande par PLC et écran tactile HMI de 7 pouces

Efficacité élevée des tests grâce à 3 stations de test

Les conditions d'essai A, B, C, D et E peuvent être sélectionnées directement.

Exemple de pinces métalliques fournies

3. Principe du testeur Gelbo Flex

Testeur Gelbo Flex se compose de trois paires de mandrins supérieur et inférieur de 90 mm de diamètre. Ils sont espacés de 180 mm [7 in.] face à face à la position de départ (c'est-à-dire à la distance maximale) de la course.

Les mandrins contiennent des évents circulaires pour éviter la pressurisation des échantillons. Les épaulements de support des échantillons sur les mandrins ont une largeur de 13 mm.

Pour la course complète ou maximale (condition A~D), les mandrins inférieurs effectuent un mouvement de torsion de 440° dans les premiers 90 mm [3,5 in.] de la course des mandrins supérieurs. Ensuite, les mandrins supérieurs effectuent un mouvement horizontal rectiligne de 65 mm [2,5 in.], de sorte qu'en position fermée, les mandrins sont à 25 mm l'un de l'autre. Le mouvement des mandrins est réciproque, avec un cycle complet composé d'une course descendante et d'une course de retour.

Pour les flexion partielle, Dans la condition E, les mandrins supérieurs ne parcourent que 80 mm [3,25 po] de l'espacement de 180 mm [7 po]. Seulement 90 % environ de la course de torsion des mandrins supérieurs sont utilisés, ce qui donne un mouvement de torsion de 400°.

L'ensemble du cycle se déroule à une vitesse de 45 cycles par minute.

Les différents niveaux de conditionnement peuvent être sélectionnés directement à partir de l'écran.

Condition A - Flexion complète pendant 1 h (soit 2700 cycles).

Condition B - Flexion complète pendant 20 minutes (soit 900 cycles).

Condition C - Flexion complète pendant 6 minutes (soit 270 cycles).

Condition D - Flexion complète pendant 20 cycles.

Condition E - flexion partielle pendant 20 cycles.

4. Application du testeur Gelbo Flex

Films souples, films composites et films d'enduction

Y compris films, feuilles et films composites en matière plastique, par exemple films composites, films aluminisés, films composites en plastique aluminium, films en nylon et films d'enrobage pour les emballages de produits alimentaires ou de médicaments

Matériaux en papier

Tester le Flexibilité Durabilité de matériaux en papier

5. Spécifications du testeur Gelbo Flex

6. Normes du testeur Gelbo Flex

ASTM F392 Standard Practice for Conditioning Flexible Barrier Materials for Flex Durability (Pratique standard pour le conditionnement des matériaux de barrières flexibles pour la durabilité de la flexion)

YY/T 0681.12 Méthodes d'essai pour les emballages de dispositifs médicaux stériles Partie 12 : Durabilité des films barrières souples

7. Configuration du testeur Gelbo Flex

a) Configuration standard : Testeur Gelbo Flex, Pince à échantillon, fusibles, manuel, cordon d'alimentation.

b) Configuration optionnelle : Pince à échantillon, ruban adhésif

8. FAQs de Gelbo Flex Tester

Q : Comment les échantillons sont-ils évalués après le test de résistance à la flexion ASTM F392 ?

A : Essai de perméation au gaz ou à la vapeur d'eau, présence de trous d'épingle.

Si vous avez des questions sur le  Testeur Gelbo Flex, vous pouvez nous contacter à tout moment ! Cell Instruments vous apporte une solution satisfaisante.
