1. Uvedba Gelbo Flex Tester
Gelbo Flex Tester je tristopenjski Tester vzdržljivosti Flex, ki se uporablja za ocenjevanje odpornosti prožnih pregradnih materialov proti upogibanju. To je dragocen postopek za določanje odpornosti prožnih embalažnih materialov proti upogibnim luknjam.
Ena od ključnih lastnosti prožnega pregradnega materiala je odpornost proti ponavljajočim se obremenitvam, ki se imenuje prožnost ali gelboflex. Intertek upravlja specializirano opremo Gelboflex za določanje upogibne odpornosti, imenovano tudi tester upogibne odpornosti.
Gelbo Flex Tester je zasnovan za merjenje fleksibilnih pregradnih materialov za vzdržljivost pri upogibanju do ASTM F392. Na spletni strani . Gelbo Flex Tester je mikroprocesorsko krmiljen sistem z vnaprej nastavljeno metodo, ki jo lahko upravlja uporabnik in je programirana za ASTM F392.
Testiranje Gelbo Flex je namenjen utrujanju ciljnega materiala zaradi ponavljajočih se gibov zvijanja, stiskanja in upogibanja v nadzorovanih pogojih. Nato se lahko preveri prisotnost upogibnih razpok ali luknjic v materialu. Pri preskusu Gelbo se embalažni material večkrat zvije in zmečka, nato pa se oceni, ali je prišlo do upogibne okvare. Upogibanje, ki se izvaja med preskusom, je sestavljeno iz zvijanja v kombinaciji z vodoravnim stiskanjem, ki zagotavlja ponavljajočo se obremenitev, s katero se preizkusi upogibna odpornost prožnega pregradnega materiala za celoten preskus. Poškodba pri upogibanju se običajno ugotovi s pojavom lukenj ali poškodb celovitosti v eni ali več plasteh večplastne strukture ali z razpadom lastnosti pregrade. Običajno uporabljeni standard za testiranje upogibanja Gelbo je ASTM F392, čeprav se lahko razlikuje.
Spletna stran Gelbo Flex Tester je pomemben del opreme, ki se uporablja pri preskušanju embalažnih materialov, zlasti prožnih folij in vrečk. Opravlja Test Gelbo Flex, ki simulira obremenitve in napetosti, ki jih embalaža lahko doživi med rokovanjem, prevozom in skladiščenjem. Ta preskus proizvajalcem pomaga oceniti trajnost in odpornost materialov na upogibanje in prepogibanje, kar zagotavlja, da lahko embalaža učinkovito ščiti vsebino v celotnem življenjskem ciklu. Z uporabo Gelbo Flex Tester, lahko podjetja ugotovijo morebitne pomanjkljivosti pri oblikovanju embalaže in izvedejo potrebne izboljšave za večjo varnost izdelkov in zadovoljstvo potrošnikov.
2. Prednosti Gelbo Flex Testerja
Krmiljen s PLC in 7-palčnim zaslonom na dotik HMI
Visoka učinkovitost testiranja s 3 testnimi postajami
Testne pogoje A, B, C, D in E lahko izberete neposredno
Zagotovljene kovinske sponke za vzorce
3. Preskusni princip Gelbo Flex Testerja

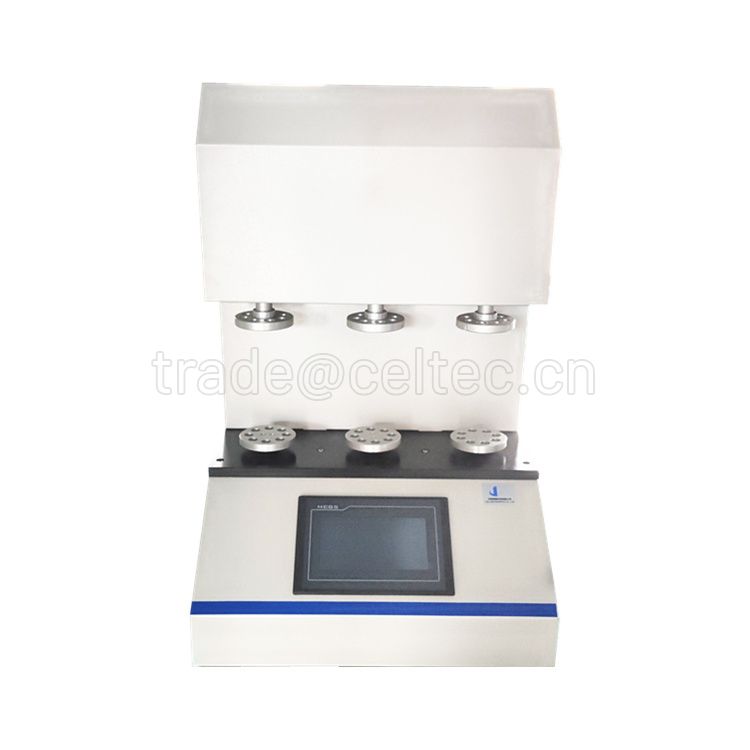

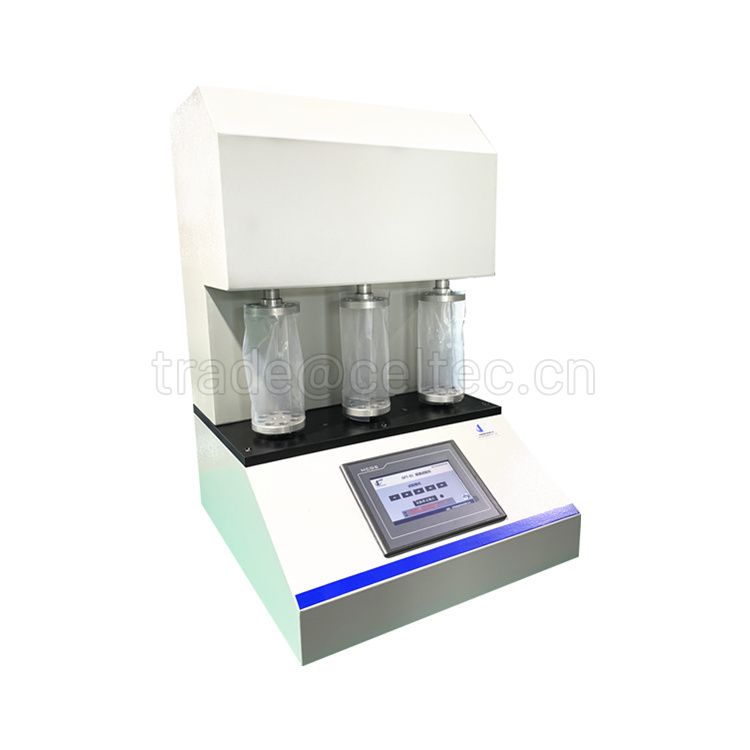

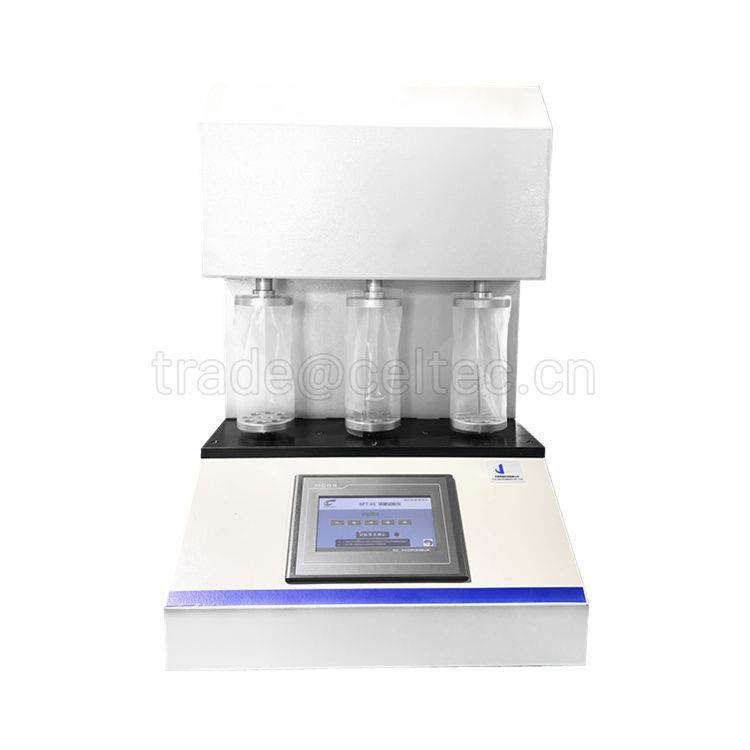

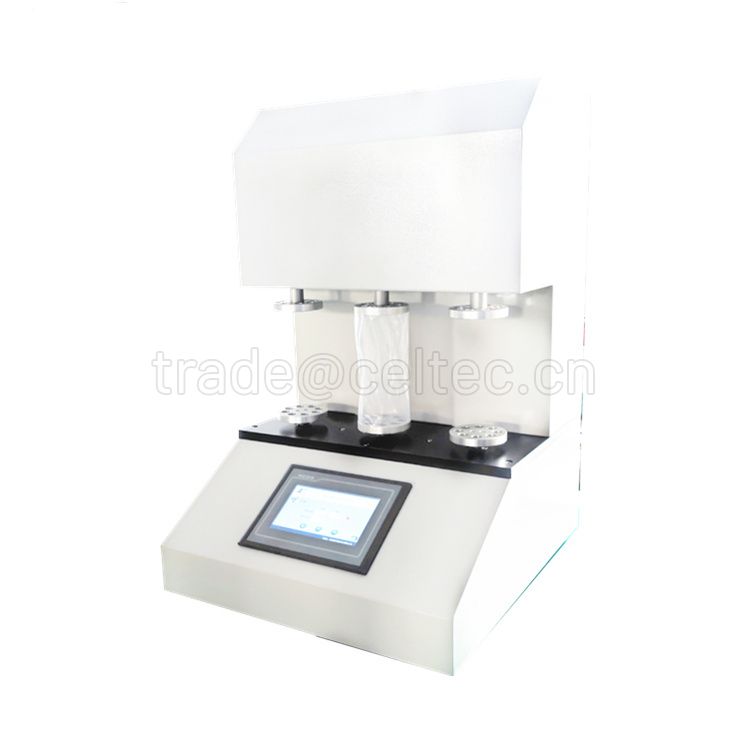

Gelbo Flex Tester sestavljajo trije pari zgornjih in spodnjih trnov premera 90 mm. V začetnem položaju (to je na največji razdalji) hoda se nahajajo na razdalji 180 mm od čelne stranice.
Mandreli vsebujejo okrogle odprtine, ki preprečujejo nastanek tlaka v vzorcih. Ramena za podporo vzorca na trnih so široka 13 mm.
Pri polnem ali največjem hodu (stanje A~D) se spodnji trni v prvih 90 mm hoda zgornjih trnov zavrtijo za 440°. Nato zgornja trna opravita ravno vodoravno gibanje za 65 mm, tako da sta trna v zaprtem položaju med seboj oddaljena 25 mm. Gibanje trnjev je vzajemno s celotnim ciklom, ki ga sestavljata pot navzdol in povratni poteg.
Za delni flex, Pri pogoju E se zgornji trni premaknejo le za 80 mm od razmika 180 mm. Izkoristi se le približno 90 % zasuka zgornjih trnkov, kar povzroči zasuk za 400°.
Celoten cikel poteka s hitrostjo 45 ciklov na minuto.
Različne stopnje prilagoditve flex lahko izberete neposredno z zaslona.
Pogoj A - polna upogibna obremenitev za 1 uro (tj. 2700 ciklov).
Stanje B - polna upogibna obremenitev za 20 minut (tj. 900 ciklov).
Pogoj C - polna upogibna obremenitev za 6 minut (tj. 270 ciklov).
Stanje D - polna upogljivost za 20 ciklov.
Stanje E - delna upogibnost za 20 ciklov.
4. Gelbo Flex Tester Uporaba
Fleksibilni filmi, kompozitni filmi in premazni filmi
Vključno s plastičnimi folijami, folijami in kompozitnimi folijami, npr. kompozitnimi folijami, aluminiziranimi folijami, kompozitnimi folijami iz aluminijaste plastike, najlonskimi folijami in premaznimi folijami za pakiranje živil ali zdravil
Papirnati materiali
Preizkusite Trajnost Flex papirnih materialov
5. Specifikacije testerja Gelbo Flex
| Fleksibilna frekvenca | 45 minut na minuto |
| Kot upogibanja | 440° (90 mm) ali 400° (80 mm) |
| Zmogljivost | 3,5 N.m |
| Vodoravni poteg | 155 mm ali 80 mm |
| Testne postaje | 3 |
| Velikost vzorca | 280 mm x 200 mm |
| Napajanje | 110~220V |
6. Standardi testerja Gelbo Flex
ASTM F392 Standardni postopek za kondicioniranje prožnih pregradnih materialov za prožno obstojnost
YY/T 0681.12 Preskusne metode za sterilno embalažo za medicinske pripomočke 12. del: Trajnost fleksibilnih zapornih folij
7. Konfiguracija Gelbo Flex Testerja
a) Standardna konfiguracija: Gelbo Flex Tester, objemka za vzorce, varovalke, priročnik, napajalni kabel.
b) Izbirna konfiguracija: Objemka za vzorec, lepilni trak
8. Pogosta vprašanja o Gelbo Flex Testerju
V: Kako se vzorci ocenijo po preskusu vzdržljivosti na upogib ASTM F392?
A: Preskus prepustnosti s plinom ali vodno paro, prisotnost luknjic
Če imate vprašanja o Gelbo Flex Tester, lahko stopite v stik z nami kadar koli! Cell Instruments zagotavlja zadovoljivo rešitev.
