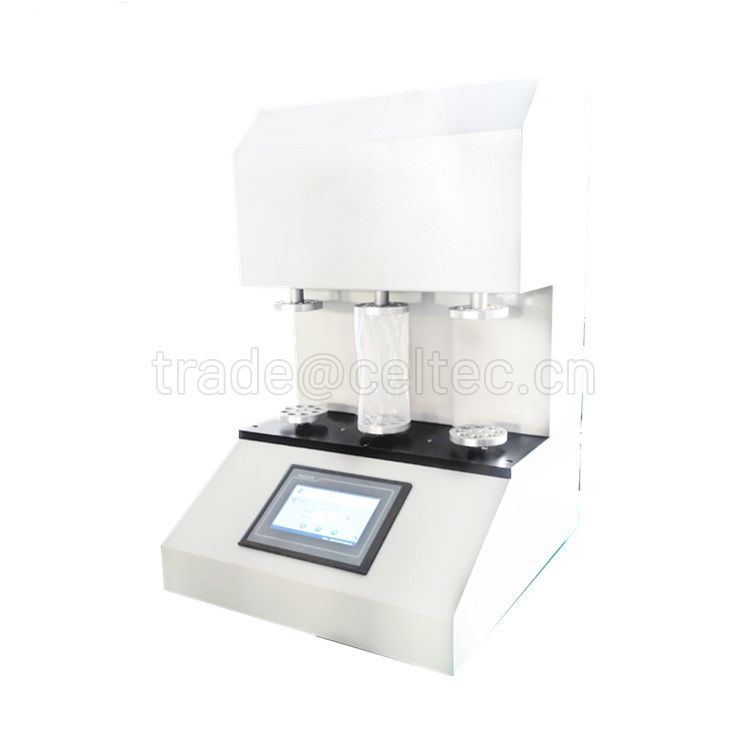

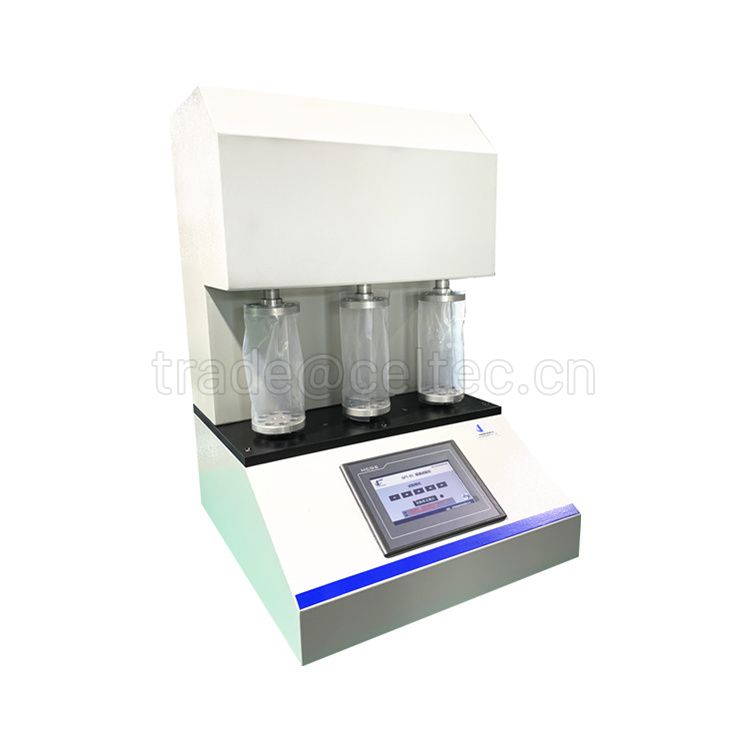

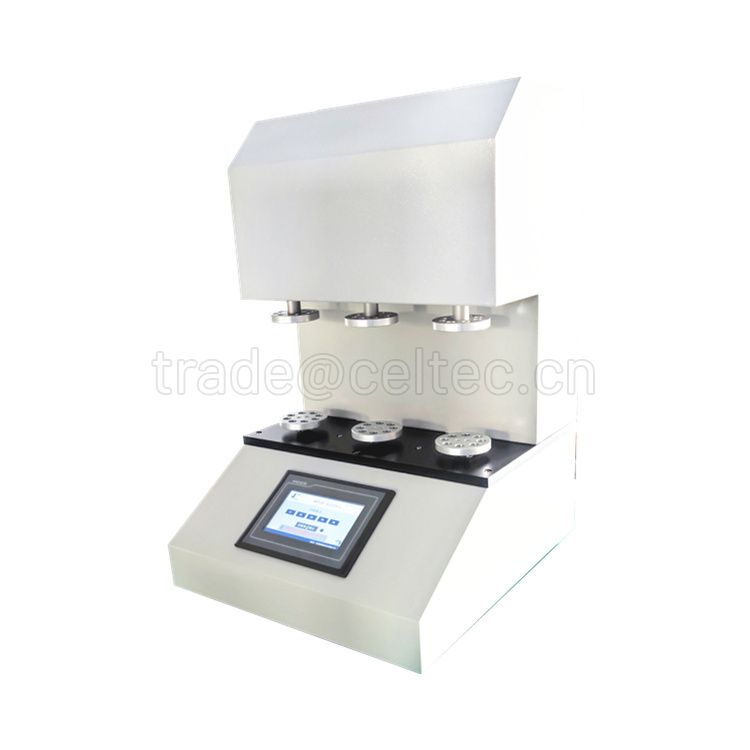

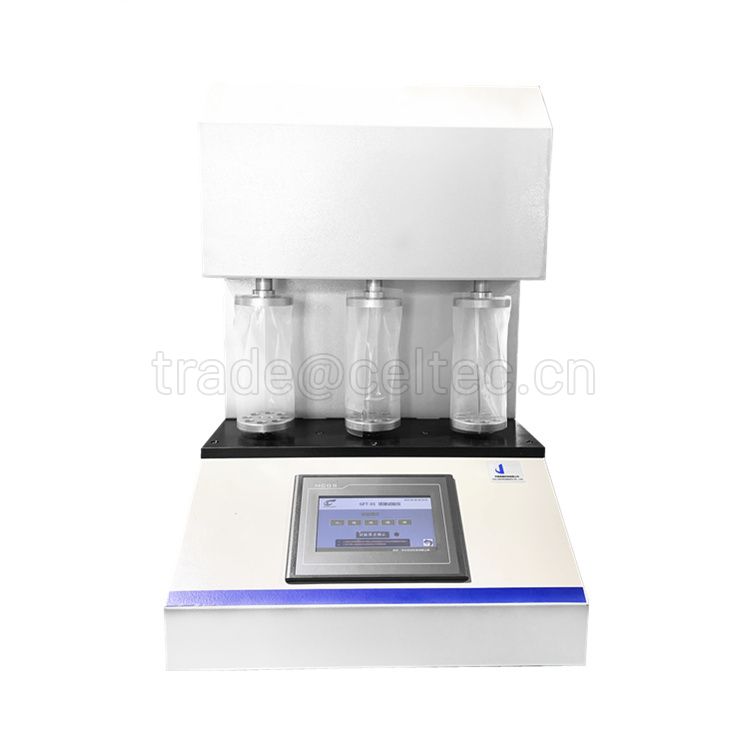

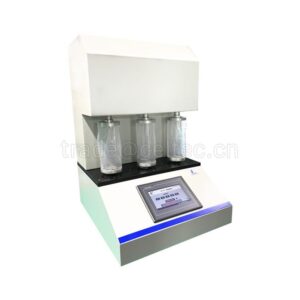

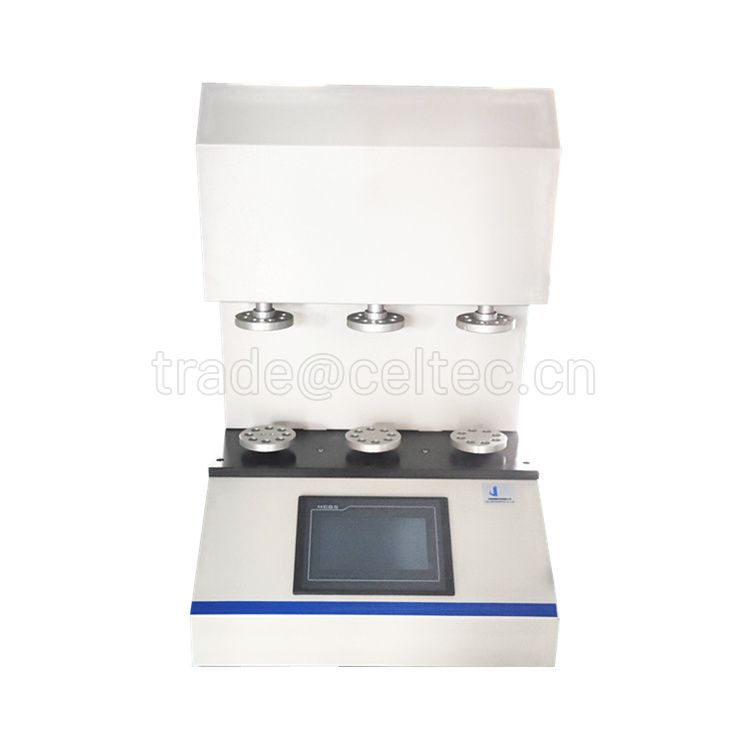

1. Einführung von Gelbo Flex Tester
Gelbo Flex Tester ist eine Drei-Stationen Flex Durability Tester, die zur Bewertung der Biegebeständigkeit von flexiblen Barrierematerialien verwendet wird. Es ist ein wertvolles Verfahren zur Bestimmung der Widerstandsfähigkeit flexibler Verpackungsmaterialien gegen Biegebohrungen.
Eine Schlüsseleigenschaft von flexiblem Barrierematerial ist die Widerstandsfähigkeit gegen wiederholte Belastung, die als Biegefestigkeit oder Gelboflex bezeichnet wird. Intertek betreibt spezielle Gelbo-flex-Geräte zur Bestimmung der Biegefestigkeit, auch Flex-Tester genannt.
Gelbo Flex Tester für die Messung von flexiblen Barrierematerialien auf ihre Biegefestigkeit ASTM F392. Die Gelbo Flex Tester ist ein mikroprozessorgesteuertes System mit einer benutzergesteuerten voreingestellten Methode, die programmiert ist für ASTM F392.
Gelbo Flex Prüfung dient dazu, ein Zielmaterial unter kontrollierten Bedingungen der Ermüdung durch wiederholte Dreh-, Knirsch- und Biegebewegungen auszusetzen. Das Material kann dann auf das Vorhandensein von Biegerissen oder Löchern untersucht werden. Bei der Gelbo-Prüfung wird das Verpackungsmaterial wiederholt verdreht und gequetscht und anschließend auf Biegeversagen untersucht. Die Biegebewegung, die während des Tests durchgeführt wird, besteht aus einer Drehbewegung in Kombination mit einer horizontalen Druckbewegung, die eine wiederholte Belastung darstellt, um die Biegefestigkeit des flexiblen Barrierematerials über die gesamte Dauer des Tests zu testen. Das Versagen der Biegefestigkeit wird in der Regel durch das Auftreten von Nadellöchern oder Integritätsfehlern in einer oder mehreren Lagen einer mehrlagigen Struktur oder durch den Ausfall der Barriereeigenschaften festgestellt. Die übliche Norm für die Gelbo-Flex-Prüfung ist ASTM F392, sie kann jedoch variieren.
Die Gelbo Flex Tester ist ein wichtiges Gerät für die Prüfung von Verpackungsmaterialien, insbesondere von flexiblen Folien und Beuteln. Es führt die Gelbo Flex Test, Der Test simuliert die Belastungen, denen eine Verpackung während der Handhabung, des Transports und der Lagerung ausgesetzt sein kann. Dieser Test hilft den Herstellern, die Haltbarkeit und Widerstandsfähigkeit der Materialien gegen Biegen und Falten zu bewerten, um sicherzustellen, dass die Verpackung den Inhalt während ihres gesamten Lebenszyklus wirksam schützen kann. Durch die Verwendung eines Gelbo Flex Tester, können Unternehmen potenzielle Schwachstellen in ihrem Verpackungsdesign erkennen und notwendige Verbesserungen vornehmen, um die Produktsicherheit und die Zufriedenheit der Verbraucher zu erhöhen.
2. Vorteile des Gelbo Flex Testers
PLC-gesteuert und mit 7-Zoll-HMI-Touchscreen bedient
Hohe Prüfeffizienz durch 3 Prüfstationen
Die Prüfbedingungen A, B, C, D und E können direkt ausgewählt werden
Mitgelieferte Muster-Metallklammern
3. Testprinzip des Gelbo Flex Testers
Gelbo Flex Tester besteht aus drei Paaren von oberen und unteren Dornen mit einem Durchmesser von 90 mm [3,5 Zoll]. Sie haben einen Abstand von 180 mm von der Ausgangsposition (d. h. dem maximalen Abstand) des Hubes.
Die Dorne enthalten kreisförmige Entlüftungsöffnungen, um eine Druckbeaufschlagung der Proben zu verhindern. Die Probenauflageschultern an den Dornen sind 13 mm breit.
Bei vollem oder maximalem Hub (Zustand A~D) führen die unteren Dorne auf den ersten 90 mm des Hubs der oberen Dorne eine Drehbewegung von 440° aus. Anschließend führen die oberen Dorne eine geradlinige horizontale Bewegung von 65 mm aus, so dass die Dorne in der geschlossenen Stellung einen Abstand von 25 mm haben. Die Bewegung der Dorne ist reziprok mit einem vollen Zyklus, der aus dem Abwärts- und Rückwärtshub besteht.
Für die Teilflexibilität, In der Bedingung E bewegen sich die oberen Dorne nur 80 mm [3,25 in.] des 180 mm [7 in.] großen Abstands. Nur etwa 90 % des Verdrehhubs der oberen Dorne werden ausgenutzt, was zu einer Verdrehbewegung von 400° führt.
Der gesamte Zyklus erfolgt mit einer Geschwindigkeit von 45 Zyklen pro Minute.
Die verschiedenen Flex-Konditionierungsstufen können direkt am Bildschirm ausgewählt werden.
Bedingung A - volle Biegung für 1 Stunde (d. h. 2700 Zyklen).
Bedingung B - volle Biegung für 20 Minuten (d. h. 900 Zyklen).
Bedingung C - volle Biegung für 6 Minuten (d. h. 270 Zyklen).
Bedingung D - volle Biegung für 20 Zyklen.
Zustand E - Teilweise Biegung für 20 Zyklen.
4. Gelbo Flex Tester Anwendung
Flexible Folien, Verbundfolien und Beschichtungsfolien
Einschließlich Kunststofffolien, Platten und Verbundfolien, z. B. Verbundfolien, aluminisierte Folien, Aluminium-Kunststoff-Verbundfolien, Nylonfolien und Beschichtungsfolien für Lebensmittel- oder Arzneimittelverpackungen
Papier Materialien
Testen Sie die Flex Dauerhaftigkeit von Papiermaterialien
5. Gelbo Flex Tester Spezifikationen
| Flex-Frequenz | 45 cpm |
| Biegewinkel | 440° (90 mm) oder 400° (80 mm) |
| Kapazität | 3,5 N.m |
| Horizontaler Schlaganfall | 155 mm oder 80 mm |
| Test-Stationen | 3 |
| Stichprobengröße | 280 mm x 200 mm |
| Strom | 110~220V |
6. Gelbo Flex Tester Normen
ASTM F392 Standardverfahren zur Konditionierung von flexiblen Barrierematerialien für die Biegefestigkeit
YY/T 0681.12 Prüfverfahren für sterile Medizinprodukteverpackungen - Teil 12: Biegefestigkeit von flexiblen Barrierefolien
7. Konfiguration des Gelbo Flex Testers
a) Standardkonfiguration: Gelbo Flex Tester, Probenklemme, Sicherungen, Handbuch, Netzkabel.
b) Optionale Konfiguration: Probenklemme, Klebeband
8. FAQs zum Gelbo Flex Tester
F: Wie werden die Proben nach dem ASTM F392-Biegefestigkeitstest bewertet?
A: Permeationstest mit Gas oder Wasserdampf, Vorhandensein von Nadellöchern
Wenn Sie Fragen zum Gelbo Flex Tester, können Sie Kontaktieren Sie uns zu jeder Zeit! Cell Instruments gibt Ihnen eine zufriedenstellende Lösung.
